ArcView-Projekt
Inhalt des ArcView-Projektes
Ein ArcView-Projekt befindet sich im Unterverzeichnis "geodata". Das Projekt besteht
aus dem View "BK25 Blatt 9999", in welchem die Bodenkarte mit Legende dargestellt
wird, dem Layout "BK25 Blatt 9999", welches die Karte zum Ausdrucken enthält
sowie der Tabelle "rgb_9999.txt" mit Farb- und Legendeninformationen.
View BK25 Blatt 4523 mit ausgeschalteter Legende

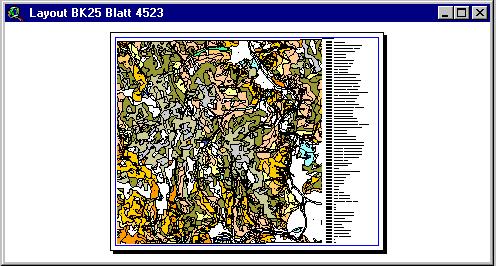

Layout BK25 Blatt 4523 mit Legende
Sollten die Legendebeschriebe über den Seitenrand hinausgehen, so ändern
Sie einfach die Seitenbreite. Die Farben für die Bodeneinheiten wurden
1 : 1 aus ArcInfo (Pantone-Farben) in RGB übersetzt. Die so in ArcView
generierten Legendenfarben sind jedoch nicht immer befriedigend. Die Bodenkarten
können auch aus den jeweiligen .pdf-Dateien heraus ausgedruckt werden.
In diesen Ausdrucken ist dann auch die Topographie der TK25 enthalten.
Relative und absolute Pfade in der Projektdatei
Die Verweise auf die einzelnen von ArcView benötigten Dateien im Projektverzeichnis
(.apr) sind als relative Pfade angelegt, so dass unabhängig von den rechnerspezifischen
Konfigurationen die Lauffähigkeit von CD sichergestellt ist. Sollten Sie
das Projekt in Teilen oder komplett auf Ihre Festplatte kopieren, so beachten
Sie bitte, daß beim ersten Speichern die relativen Pfade durch absolute
ersetzt werden. Falls Sie nun Dateien verschieben, kann ArcView die Dateien nicht
mehr finden.
Um dem vorzubeugen, legen Sie zusätzliche oder veränderte Dateien immer
in Verzeichnisse, die unterhalb bzw. auf der gleichen Ebene wie die Projektdatei
liegen. ArcView durchsucht diese selbständig und weisst auf die gefundene
Datei hin. Sie müssen dann nur noch manuell bestätigen.
Verknüpfen und Darstellen der Methodenkreuztabelle
In der Legendendatenbank zur Bodenkarte liegen ggf.
Ergebnisse von Auswertungsmethoden vor bzw. wurden von Ihnen erstellt. Sie haben
nun die Möglichkeit, über eine Kreuztabellenabfrage der Datenbank, sehr
einfach eine Verbindung zu ArcView zur Visualisierung herzustellen.
Wie Sie selbst Methoden und Auswertungsergebnisse eingeben, erläutert
das Kapitel "Bedienung des Unterformulars
Methode", die Ausgabe der Daten als txt.-Datei erklärt Kapitel "Zugriff
auf die Abfrage Methode-Kreuztabelle zur Darstellung mit ArcView".
Die mit der Kreuztabellenabfrage "Methode_Kreuztabelle1" aus der Datenbank
generierte Tabelle enthält in der ersten Spalte die Nummern der Bodeneinheiten,
in den folgenden Spalten die Methoden und deren Werte (Ergebnisse von Auswertungen
der Bodeneinheiten). Zur Darstellung der Auswertungsergebnisse muß
die aus der Abfrage erzeugte Tabelle mit der Tabelle "rgb_9999.txt" verknüpft
werden. Hierzu gehen Sie folgendermaßen vor:
-
Öffnen Sie die Attributtabelle "rgb_9999.txt". Sie ist die Zieltabelle
zum Verknüpfen der Daten.
-
Fügen Sie die Kreuztabelle hinzu. Klicken Sie hierzu im Fenster "Tabellen"
auf Hinzufügen, wählen Sie die entsprechende Tabelle aus
und bestätigen Sie mit OK.
-
Öffnen Sie die hinzugefügte Tabelle.
- Markieren Sie durch Klicken auf den Spaltenkopf in jeder Tabelle das Feld,
über das verknüpft werden soll. In beiden Tabellen heißt dieses
Feld "Einheit". Markieren Sie zuerst das Feld in der Quelltabelle, dann in
der Zieltabelle.
-
Wählen Sie aus dem Tabellenmenü Verknüpfen oder wählen
Sie das entsprechende Icon an. ArcView hängt die Felder der Quelltabelle
rechts an die Zieltabelle an und schließt die Quelltabelle.
