Akustische Grundlagen

Einführung

Zum Verständnis des Themas Lärm ist u. a. die Kenntnis der physikalischen Grundlagen erforderlich. Daher werden im Folgenden die wesentlichen akustischen Begriffe erläutert.

Schall

Nach DIN 1320 "Akustik, Grundbegriffe" handelt es sich bei Schall um mechanische Schwingungen und Wellen in einem elastischen Medium. Mechanische Schwingungen sind Bewegungen von Teilchen um ihre Ruhelage, hervorgerufen durch Krafteinwirkung. Diese Bewegungen verursachen räumliche und zeitliche Schwankungen der Mediumdichte, d.h. das Medium verdichtet und verdünnt sich aufgrund von Druckunterschieden (FASOLD et al.,1998 [4]). Elastische Medien können Gase, Flüssigkeiten und Festkörper sein. Eine Krafteinwirkung kann z.B. durch die Membran eines Lautsprechers, den Stimmbändern im Kehlkopf, der Saite eines Musikinstrumentes oder dem Gehäuse einer Maschine erfolgen.

Schallarten

Direktschall gelangt ohne Hindernis von der Schallquelle zum Empfänger (z.B. vom Lautsprecher zum Ohr). Dies ist jedoch nur unter Freifeldbedingungen möglich (BANK, 2000). Wird Schall hingegen in geschlossenen Räumen an Raumbegrenzungen oder Hindernissen zurückgeworfen, so spricht man vom Indirekten- oder Reflexionsschall. Dieser vielfach reflektierte Schall kann eine Verstärkung des Schallfeldes bewirken, was wiederum beim Empfänger als lästiger empfunden werden kann. Der überwiegende Einfluss des jeweiligen Schallanteils (direkt oder indirekt) hängt von der Entfernung zur Schallquelle ab (HENN et al., 2001 [7]). Als Körperschall bezeichnet man Schall, der nach seiner Erzeugung in Festkörpern (z.B. Maschinenteile, Wänden, Decken, Fußböden) fort geleitet wird. Voraussetzung ist eine Verbindung mit der Schallquelle. Körperschall erzeugt wiederum schwingende Oberflächen, die Sekundärschall erzeugen

Schalldruck

Der Schalldruck p ist eine wichtige Größe, um Schallfelder quantitativ zu beschreiben. Da der Schalldruck sich zeitlich und örtlich ändert, spricht man vom Wechseldruck. Er kann als Scheitelwert, als Effektivwert (= quadratischer Mittelwert) oder als arithmetisches Mittel angegeben werden (VEIT, 2005 [8]). Dieser Wechseldruck ist bei Luftschall dem normalen atmosphärischen Druck überlagert. Werden Luftteilchen durch Krafteinwirkung in Schwingung versetzt, kommt es zu fortschreitenden Verdichtungen und Verdünnungen der Luft. Die Verdichtung wird durch maximale Druckzunahme (gegenüber dem atmosphärischen Druck), die Verdünnung durch maximale Druckabnahme verursacht (HELLBRÜCK et al., 2004 [6]). Der Schalldruckbereich zwischen Hörschwelle und Schmerzempfindungsschwelle reicht bei normal hörenden Erwachsenen von 20 µPa bis etwa 20 Pa (bei 1000 Hz).

Schallschnelle

Die Schallschnelle v ist die Geschwindigkeit, mit der sich die Mediumteilchen um ihre Ruhelage bewegen. Die Schallschnelle wird in der Praxis häufig als Effektivwert angegeben (VEIT, 2005 [8]). Das Verhältnis von Schalldruck und Schallschnelle ist bei einer ebenen Welle zu jedem Zeitpunkt und an jeder Stelle eines Raumes konstant (Günther et al., 2002 [5]). Durch elastische Kopplung werden auch benachbarte Teilchen in Bewegung gesetzt, und es entstehen periodische Verdichtungen und Verdünnungen (siehe Schalldruck), die sich in Form von Schwingungen mit der Schallgeschwindigkeit c ausbreiten.
Der Begriff Schallschnelle wird im Zusammenhang mit Erschütterungen häufiger genutzt als im Schallschutz.

Schallgeschwindigkeit

Die Schallgeschwindigkeit c ist abhängig von der Art und der Temperatur des Mediums, in dem sich der Schall ausbreitet. In Luft beträgt sie 344 m/s bei 20° C (340 m/s bei 15° C und 331 m/s bei 0° C). In Helium beträgt sie 971 m/s, in Wasser 1407 m/s, in Eisen 4800 m/s (bei jeweils 8° C; HELLBRÜCK et al., 2004 [6]). Dies zeigt, dass die Schallgeschwindigkeit von der Temperatur und von der Dichte des Mediums abhängig ist. Die Schallgeschwindigkeit nimmt mit höherer Dichte und steigender Temperatur des Mediums zu.

Schallintensität

Unter der Schallintensität I versteht man die pro Zeiteinheit durch die Flächeneinheit hindurchtretende Schallenergie. Sie ergibt sich aus dem Produkt von Schalldruck und Schallschnelle.
I = p · v

Schallleistung

Die Schalleistung Pa stellt die Schallenergie dar, die pro Zeiteinheit durch eine beliebig große, senkrecht zur Schallausbreitungsrichtung befndliche Hüllfäche A (um die Schallquelle) hindurch strömt. Ist die Schallintensität gleich verteilt, so erhält man die Schallleistung auch als Produkt aus der Schallintensität I und der durchschallten Fläche A.
Pa = I · A

Ton

Periodische Schwingungen weisen Muster auf, die sich in der Zeit wiederholen – die einfachste periodische Schwingung ist die sinusförmige. Wenn sie im hörbaren Frequenzbereich ist, bezeichnet man sie als reinen Ton bzw. Sinuston. Allerdings kommt dieser nicht in der natürlichen Umwelt vor. Töne von der natürlichen bzw. belebten Umwelt, wie z.B. Tierlaute oder Musik, beinhalten Obertöne. Diese haben Frequenzen, die ganzzahlige Vielfache der Grundfrequenz darstellen. Obertöne lassen den Ton selbst zwar voller klingen, jedoch wird die empfundene Tonhöhe von der Grundfrequenz bestimmt.

Klang

Erklingen mehrere Töne gleichzeitig, so sprechen wir von einem Klang. Klänge weisen somit ebenfalls periodische Schwingungen auf, ihre Zeitfunktionen sind allerdings komplizierter (HELLBRÜCK et al., 2004 [6]). Hört man einen Klang oder ein Geräusch, so empfindet man zusätzlich zur Tonhöhe und Lautstärke noch etwas anderes: Die Klangfarbe. Die Klangfarbe wird dadurch definiert, dass die Amplituden der verschiedenen Oberschwingungen mit unterschiedlicher Ausgeprägtheit vorhanden sind. Klänge weisen eine zunehmend "härtere, brillantere" Färbung auf, wenn die Zahl der Oberschwingungen und deren Ausgeprägtheit zunimmt (http://web.fbe.uni-wuppertal.de/fbe0014/ars_auditus/).

Geräusch

Bei einem Geräusch handelt es sich nach DIN 1320 um ein Schallsignal, welches meistens ein nicht zweckgebundenes Schallereignis charakterisiert. Aus dieser Definition geht der zufällige, ungeordnete Charakter von Geräuschen hervor, denn es handelt sich um Tongemische, die sich aus sehr vielen Einzeltönen zusammensetzen. Ihre Zeitfunktion weist keine Periodizität auf. Geräusche sind somit aperiodische Schalle, die vor allem von unbelebten Systemen erzeugt werden. Beispiele hierfür sind das Rauschen von Wind und Wasser, das Rascheln von Laub oder Geräusche von Maschinen (HELLBRÜCK et al., 2004 [6]).

Lärm

Lärm ist keine physikalische, messbare sondern eine psychologische Größe. Wenn Schall als störend oder lästig empfunden wird, spricht man vom Lärm. Diese Empfindung ist nicht nur von der Lautstärke abhängig, sondern auch von der Geräuschcharakteristik und von der subjektiven Einstellung des Hörers. Lärm kann zudem auch das Wohlbefinden oder die Gesundheit schädigen (BANK, 2000 [1]). Hierbei ist zu beachten, dass Belästigung und Schädigung nicht gleichzeitig auftreten müssen. BANK verdeutlich dies am Beispiel „laute Musik“, welche nicht unbedingt das Wohlbefinden beeinträchtigen muss, während sie das Gehör schädigt. Demzufolge definiert er Lärm als Schall, der (subjektiv) stört und/oder (objektiv) schädigt.

Frequenz

Die Frequenz gibt die Anzahl der Schalldruckänderungen bzw. Schwingungen pro Sekunde an. Die Frequenz trägt den Formelbuchstaben f und die Einheit Hertz (Hz). Eine Frequenz von 1.000 Hz bedeutet 1.000 Schwingungen pro Sekunde. Je größer die Frequenz der Schwingungen ist, desto höher ist der Ton. Töne von 50 Hz oder 100 Hz nehmen wir als tiefe Töne wahr. Töne mit Frequenzen von 2 000 Hz oder 5 000 Hz empfinden wir als hohe Töne.

Hörbereich des Menschen

Der Hörbereich ist der Bereich in dem Hörempfindungen in Abhängigkeit der Frequenz und der Lautstärke möglich sind. Der menschlich hörbare Frequenzbereich umfasst ca. 16 Hz - 16 kHz. Für junge, gesunde Ohren sind auch 20 kHz wahrnehmbar. Abhängig von der Frequenz gibt es für den Schalldruck eine untere und obere Grenze, innerhalb derer er für den Menschen wahrnehmbar ist. Diese Wahrnehmungsgrenzen können individuell sehr unterschiedlich sein.

Die absolute Hörschwelle ist der Schallpegel, der nötig ist, um einen Ton in einer bestimmten Frequenz in einer ruhigen Umgebung gerade eben hörbar zu machen. Die obere Hörschwelle wird auch als Schmerzgrenze bezeichnet. Sie ist erreicht, wenn anstatt einer Hörempfindung eine Schmerzempfindung erfolgt. Die absolute Hörschwelle ist sehr stark von der Frequenz abhängig. Für tiefe und hohe Töne wird mehr Schalldruck benötigt als für Töne der mittleren Frequenzen (HELLBRÜCK et al., 2004 [6]). (siehe Abbildung 1)

Infraschall

Luftschallwellen mit Frequenzen unterhalb des vom Menschen hörbaren Frequenzbereichs werden als Infraschall bezeichnet. Infraschall liegt definitionsgemäß zwischen 0,1 und 20 Hz. Infraschallquellen können z.B. Anlagen der Schwerindustrie, Hochspannungsleitungen, Pumpen und Klimaanlagen sein. (UMWELTBUNDESAMT, 2013 Geräuschbelastung durch tieffrequenten Schall [9] )

Ultraschall

Frequenzen oberhalb der Hörgrenze von ca. 20 kHz nennt man Ultraschall (BANK, 2000 [1]). Ultraschall wird z.B. für die Diagnostik genutzt. Medizinische Ultraschallbilder entstehen, weil die Schallsignale im menschlichen Körper an den Organen reflektiert und gestreut werden. Im sogenannten Schallkopf werden aus elektrischen Impulsen Ultraschallimpulse erzeugt und in den Körper geleitet. Verschiedene Strukturen des Körpers reflektieren den Ultraschallimpuls verschieden stark zurück in den Schallkopf welcher auch als Empfänger dient.

Frequenzbewertung

Um die frequenzabhängige Empfindlichkeit des Ohres bei einer messtechnischen Beurteilung von Geräuschquellen zu berücksichtigen, ist eine Frequenzbewertung eingeführt worden, die das Geräusch in Abhängigkeit von der Frequenz gewichtet. Abbildung 2 zeigt die Bewertungskurven A, B und C. Aus den entsprechenden Bewertungskurven ergeben sich bestimmte frequenzabhängige Abzüge oder Zuschläge vom physikalisch gemessenen dB-Wert. In den Schallpegelmessern sind diese Kurven als elektronische oder digitale Filter realisiert. Die A-Bewertung berücksichtigt den Frequenzgang des menschlichen Gehörs und hat somit in der technischen Akustik sowie im deutschen Rechtssystem die höchste Bedeutung. Bei sehr hohen Schallpegeln und hohen Anteilen tieffrequenter Geräusche spiegelt der C bewertete Schallpegel die Wirklichkeit besser ab, da die tiefen Frequenzen mit geringeren Abzügen belegt werden. Die Bewertungskurve B findet heutzutage keine Anwendung mehr.
(http://web.fbe.uni-wuppertal.de/fbe0014/ars_auditus/) (siehe Abbildung 2)

Schalldruckpegel

Das Menschliche Ohr kann je nach Frequenzbereich zwischen etwa 0,00002 Pa und 200 Pa Schalldrücke wahrnehmen. Zwischen der Hörschwelle (kleinster Wert) und der Schmerzgrenze (größter Wert) liegen sieben 10er Potenzen. Zur besseren Handhabung der Zahlen wurde ein logarithmisches System eingeführt, das auch dem nichtlinearen Lautstärkeempfinden des menschlichen Gehörs entspricht.

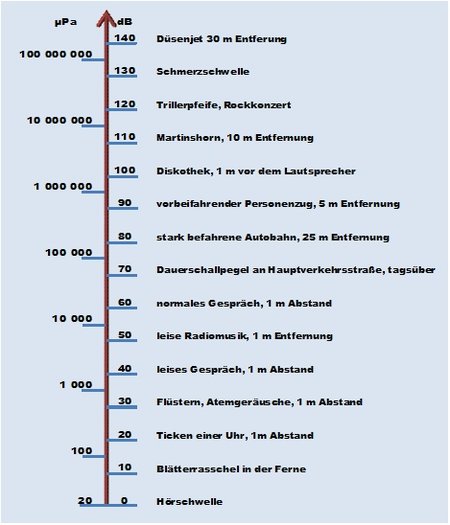

Der Hörschwelle ist (bei 1.000 Hertz) der Schalldruck 20 µPa (0,00002 Pa) zugeordnet, was in der dB-Lautstärkeskala dem Schallpegelwert 0 dB entspricht. Am oberen Ende der Skala liegt die Schmerzgrenze beim Schallpegelwert 140 dB, der Schalldruck beträgt dann etwa 200 Pa (siehe Abbildung 3). Bei Benutzung A-bewerteter Schallpegel (Erklärung im Abschnitt Frequenzbewertung) liegt die Schmerzgrenze bei 120 dB(A).


Das nach einem amerikanischen Ingenieur (1847 – 1922) benannte „Bel“ ist keine physikalische Einheit, sondern lediglich – wie der Begriff „Prozent“ – ein Kenn- oder Hinweiswort. Es besagt, dass eine physikalische Größe als dekadischer Logarithmus des Verhältnisses eines Wertes dieser Größe zu einer festgelegten Bezugsgröße dargestellt wird. Das Ergebnis nennt man „Pegel“.
Da sich die Schalleistung proportional zum Quadrat des Schalldruckes verhält, bedeutet:

    1    Bel = 10 dB: 10fache Leistung oder  √10facher Druck bzgl. 0 Bel.
    2    Bel = 20 dB: 100fache Leistung oder 10facher Druck bzgl. 0 Bel.

Mit dieser Erklärung ergibt sich folgende Definition des Schalldruckpegels:

Dabei bedeuten:

Lp =   Schalldruckpegel
p =     Schalldruck (bei diesem Pegelwert)
p0 =   Bezugs-Schalldruck (normierte Hörschwelle = 20 µPa)

Quelle: Städtebauliche Lärmfibel Online; http://www.staedtebauliche-laermfibel.de/?p=88&p2=2.4.2

Bauakustik

Die Bauakustik beschäftigt sich mit den verschiedenen Möglichkeiten und Maßnahmen, die eine Geräuschminderung bzw. eine möglichst geringe Lärmübertragung in Gebäuden, Wohnungen und an Arbeitsstätten zum Ziel haben. Zum Beispiel wird hier die Schallpegeldifferenz zwischen Innen- und Außenpegel untersucht. Der Innenpegel hängt vom Außenpegel der Umgebung ab und vom Vermögen eines Bauteils (z.B. Außenwand, Fenster) den Schall von außen zu dämmen.

Raumakustik

Die Raumakustik beschäftigt sich hauptsächlich mit Fragen der Schallausbreitung innerhalb von Räumen, die im Wesentlichen zur Übertragung akustischer Darbietungen vorgesehen sind (Schulräume, Vortragsräume, Konzertsäle, Opernhäuser). Die Erwartungen an die akustische Qualität bzw. an eine gute Hörsamkeit, idealerweise auf möglichst allen Zuhörerplätzen, sind dementsprechend hoch (GÜNTHER et al., 2002 [5]).

Hörsamkeit

Nach DIN 18041 hängt die akustische Qualität eines Raumes (mit der Funktion der Sprachkommunikation und musikalischer Darbietungen) bzw. eine gute Hörsamkeit im Wesentlichen von der geometrischen Gestaltung des Raumes, dem Gesamtstörschalldruckpegel, der Auswahl und Verteilung schallabsorbierender und schallreflektierender Flächen und der daraus resultierenden Nachhallzeit ab.

Sprachverständlichkeit

Die Sprachverständlichkeit ist ein wesentlicher Indikator für eine gute Hörsamkeit bzw. für eine einwandfreie und störungsfreie Sprachkommunikation in Räumen mit Sprachdarbietungen. Die subjektive Sprachverständlichkeit kann am Prozentsatz richtig erkannter Silben, Wörter oder Sätze ermittelt werden. Messtechnisch lässt sich die Sprachverständlichkeit durch physikalische Parameter der Sprachkommunikation (u.a. Sprachpegel, Schallausbreitung, Störgeräusch) im Raum bestimmen (DIN 18041).

Nachhall

Nach DIN 18041 ist der Nachhall die Gesamtheit des reflektierten Schalls, der in einem geschlossenen Raum nach beendeter Schallfeldanregung noch vorhanden ist. Folglich verschwindet das Schallfeld in einem geschlossenen Raum nicht sofort, sobald die akustische Erregung beendet wird, sondern klingt nach einer exponentiellen Zeitfunktion ab. Die ersten innerhalb 40 ms eintreffenden Rückwürfe wirken noch verstärkend, während die danach eintreffenden Schalleindrücke bei sinkender Intensität den Eindruck des Nachhalls vermitteln (HENN et al., 2001 [7]). Bei jeder Reflexion wird stets ein Teil der Schallenergie von den Raumbegrenzungsflächen absorbiert (VEIT, 2005 [8]). Eine kennzeichnende und vergleichbare Größe für den Nachhallvorgang ist die Nachhallzeit T. Nach DIN 18041 ist dies die Zeitspanne, während der Schalldruckpegel in einem Raum nach Beenden der Schallfeldanregung um 60 dB abfällt.
